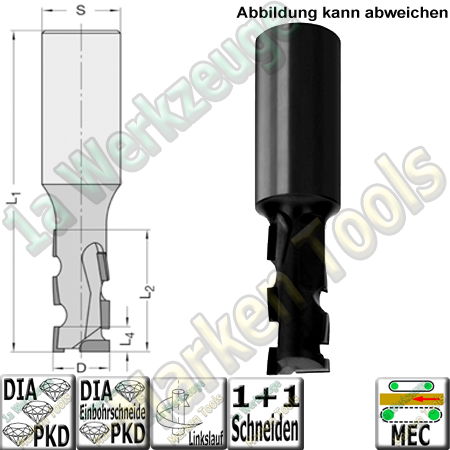

18mm DP Dia PKD Fräser Diastart-UNO JSO Schaftfräser 18mm x35x100mm S=20mm Z=1+1 Links

Spannzange für Spannzangenfutter Spannfutter und Werkzeugaufnahmen. Für HSK63F und HSK63E, genauso wie SK30, SK40, ISO30 u.s.w. Gehärtete und geschliffene Präzisionsausführung, 10-12fach geschlitzt. (462E) OZ25 nach DIN6388 Spanntoleranz 0,5mm Bedeutet z.B. Spannzange 5mm = von 4,5 bis 5mm D1 = 35,05mm L2 = 52mm

HSK 63F CNC Spannzangenfutter OZ25 462E Spannzange A=76mm D=60mm CNC HSK F63 Aufnahme für, Bearbeitungszentrum und CNC Maschine 3-Achs, 4-Achs oder 5-Achs aller Hersteller wie zum Beispiel Felder, Biesse, SCM, Homag, Weeke, Morbidelli, Masterwood, Holzher, mit der entsprechender Frässpindel. CNC Spannzangenfutter HSK63F Aufnahme für Schaftfräser Oberfräser und Schaftwerkzeuge. CNC Spannzangenfutter HSK63 F DIN 69893 für Spannzange 444E 462E OZ25 Grundkörper in Präzisionsausführung, gehärtet, geschliffen, feingewuchtet. Mit Kegelhohlschaft nach DIN 69893 bzw. DIN 69893 Vornorm (IMA) und Ausdrehung für Datenchip. Die kugelgelagerte Spannmutter bringt hohe Spannkraft, schont Spannzange und Innenkonus des Futters und ermöglicht leichten Ein- und Ausbau der Spannzangen. Max. Anzugsmomemt = 180Nm. Anwendung: Zum Spannen von Schaftwerkzeugen mit Zylinderschaft auf Oberfräsen und CNC-Maschinen mit automatischen Werkzeugwechsel. Die maximale und zugleich optimale Schaftlänge bzw. Einspannlänge bei diesen Futtern ist 55 mm (notfalls 60 mm). Um die bestmögliche Umschlingung des Fräserschaftes durch die Spannzange und die kürzesten Einbaumaße zu erreichen, sollten die bei CNC - Fräsern meist vorhandene Einstellschraube im Schaftende entfernt werden. Für den Einsatz auf CNC und Stationär Maschinen geeignet. A=76 A1=18mm D=60mm d1=63mm d2=38mm. Unsere Werkzeugaufnahmen sind täglich bei unseren Kunden im Einsatz auf nahezu allen CNC namhafter Hersteller, wie zum Beispiel Busellato Biesse Felder Format4 Holzher Homag Morbidelli Reichenbacher Routech Scheer SCM Tech Weeke Weinig, um nur einige zu nennen.

HSK 63F CNC Schrumpffutter Ø20 A=75 .Hochpräzise Werkzeugaufnahme zum Spannen von Schaftwerkzeugen ( Hartmetall und Stahlschäfte) mittels thermischer Schrumpftechnik. Besonders geeignet für die HSC- und HPC- Bearbeitung. Maximale Stabilität und Steifigkeit aller bekannten Spannsysteme für Schaftwerkzeuge. Werkzeugaufnahme für die Hochleistungszerspanung. Feingewuchtete Ausführung. Kurze, schlanke Bauform für verbesserten Spanfluß zur Absaugung.

Präzisionsausführung zum Einsatz in Spannzangenfutter - Spannfutter HSK, SK, oder ähnlich. Gehärtete und geschliffene Präzisionsausführung, 10-12fach geschlitzt. (462E) OZ25 nach DIN6388 Spanntoleranz 0,5mm Bedeutet z.B. Spannzange 5mm = von 4,5 bis 5mm D1 = 35,05mm L2 = 52mm Rundlauf <0,005mm

CNC Spannzangenfutter HSK63F Aufnahme mit Spannzange 20mm für Schaftfräser Oberfräser und Schaftwerkzeuge. - Werkzeugaufnahme für Oberfräse, Bearbeitungszentrum und CNC Maschine 3-Achs, 4-Achs oder 5-Achs der Hersteller Felder, Biesse, SCM, Homag, Weeke, Morbidelli, Holzher, mit der entsprechenden Aufnahme. - CNC Spannzangenfutter HSK63 F DIN 69893 incl. Spannzange 462E OZ25 Grundkörper in Präzisionsausführung, gehärtet, geschliffen, feingewuchtet. Mit Kegelhohlschaft nach DIN 69893 bzw. DIN 69893 Vornorm (IMA) und Ausdrehung für Datenchip. Die kugelgelagerte Spannmutter bringt hohe Spannkraft, schont Spannzange und Innenkonus des Futters und ermöglicht leichten Ein- und Ausbau der Spannzangen. Anwendung: Zum Spannen von Schaftwerkzeugen mit Zylinderschaft auf Oberfräsen und CNC-Maschinen mit automatischen Werkzeugwechsel. Die maximale und zugleich optimale Schaftlänge bzw. Einspannlänge bei diesen Futtern ist 55 mm (notfalls 60 mm). Um die bestmögliche Umschlingung des Fräserschaftes durch die Spannzange und die kürzesten Einbaumaße zu erreichen, sollten die bei CNC - Fräsern meist vorhandene Einstellschraube im Schaftende entfernt werden. A=76 A1=18mm D=60mm d1=63mm d2=38mm Preis incl. 20mm Spannzange!

AKE CNC HP Spannzangenfutter HSK63F für OZ25 462E Spannzange A=76mm D=53mm. Das neue Spannzangenfutter HP ist eine Hoch-Präzisions-Werkzeugaufnahme. Diese erfüllt die gestiegenen Ansprüche an Genauigkeit und Wuchtgüte zum Einsatz von Hochleistungs-Diamant- und Hartmetallwerkzeugen. Das HP Spannsystem eliminiert alle Nachteile herkömmlicher Spannsysteme und bietet gleichzeitig Vorteile im Bereich Drehzahl und Präzision, wie Sie es nur vom Schrumpfen kennen. Optimaler Rundlauf und Haltekraft bei 180 Nm. Vorteile von HP Spannzangenfutter. Präzision: • Bis 0,008 mm Rundlauf erreichbar • 50 % verbesserte Rundlaufgenauigkeit • Schlanke Bauform für geringe Störkontur: Kleiner Außendurchmesser von nur 53 mm Power: • 40% höhere Spannkräfte möglich • Für hohe Drehzahlen bis 24.000 U/min geeignet Flexibilität: • Für Rechts- und Linkslauf einsetzbar • Durchmesserunabhängiges Werkzeugspannen • Standard-Spannzangen E 462 verwendbar • Auf CNC-Oberfräsen oder BAZ einsetzbar Sicherheit: • Kein Öffnen der Spannmutter beim Abbremsen schwerer Werkzeuge • Innenliegende Einzugs und Spannmutter mit Verdrehsicherung

Präziso CNC Spannzangenfutter HSK63F Aufnahme für Schaftfräser Oberfräser und Schaftwerkzeuge. Rundlaufgenauigkeit von bis zu 0,003mm Für einen ruhigen Lauf der Werkzeuge wie bei Hydrofuttern, und anderen Hochgenauigkeitsfuttern! Für hohere Anzugskraft bei besonderen Anwendungen z. B. Nesting und hochfesten Kunststoffen! für eine lange Lebensdauer der Maschinenspindel, denn PREZISO liefert Dämpfung in den Zerspanprozess! Nutzen Sie den modernen handlichen Rollenschlüssel zum Mutteranzug und unsere bewährte Montagevorrichtung, auch mit DIGITEC-Messsystem. Die Systemdämpfung präzise einstellen, bei nachweisbarer Gewährleistung der Arbeitssicherheit. Werkzeugaufnahme für Oberfräse, Bearbeitungszentrum und CNC Maschine 3-Achs, 4-Achs oder 5-Achs der Hersteller Felder, Biesse, SCM, Homag, Weeke, Morbidelli, Holzher, mit der entsprechenden Aufnahme. - CNC Spannzangenfutter HSK63 F DIN 69893 für Spannzange 462E OZ25 Grundkörper in Präzisionsausführung, gehärtet, geschliffen, feingewuchtet. Mit Kegelhohlschaft nach DIN 69893 bzw. DIN 69893 Vornorm (IMA) und Ausdrehung für Datenchip. Die kugelgelagerte Spannmutter bringt hohe Spannkraft, schont Spannzange und Innenkonus des Futters und ermöglicht leichten Ein- und Ausbau der Spannzangen. Anwendung: Zum Spannen von Schaftwerkzeugen mit Zylinderschaft auf Oberfräsen und CNC-Maschinen mit automatischen Werkzeugwechsel. Für Rechts- und Linkslauf verwendbar. Die maximale und zugleich optimale Schaftlänge bzw. Einspannlänge bei diesen Futtern ist 55 mm (notfalls 60 mm). Um die bestmögliche Umschlingung des Fräserschaftes durch die Spannzange und die kürzesten Einbaumaße zu erreichen, sollten die bei CNC - Fräsern meist vorhandene Einstellschraube im Schaftende entfernt werden. • Das Einstellmaß A wird bei eingespanntem Werkzeugschaft unter Verwendung von Spannzangen Typ (444 E) (Spanntoleranz 0,15 mm) gemessen. Bei Einsatz von Spannzangen Typ (462 E) (Spanntoleranz 0,5 mm) verlängert sich das Maß A um 3 - 4 mm. A=75 D=50mm
