HSK-63F HSK-F63 CNC Sägeblatt Aufnahme

CNC Sägeblatt Aufnahme HSK63F geeignet zum Befestigen von Sägeblatt. Verschiedene Auführungen für vielfältige anwendungen, speziell auf CNC Maschinen. Unsere CNC Sägeblattaufnahmen sind täglich bei unseren Kunden im Einsatz, auf nahezu allen CNC namhafter Hersteller wie zum Beispiel Busellato Biesse Felder Format4 Holzher Homag Morbidelli Reichenbacher Routech SCM Tech Weeke Weinig und viele mehr.Weitere Werkzeugaufnahmen und MarkenTools für CNC hier in unserem CNC Werkzeuge Shop

HSK 63F EASY FIX Sägeblattaufnahme Ø106mm A=40mm für Homag Drive 5c/+

EASY FIX Sägeblattaufnahme Homag Drive 5c/+ HSK63F Flanschdurchmesser D=106mm, d=30/20mm x 1,8mm, A=40mm, 8 Nebenlöcher (Gewindebohrung M5) auf Teilkreis Ø90mm. Sägeblätter können durch die Gewinde (mit Senkkopfschrauben) bündig befestigt werden. Wuchtgüte G6,3 , Auslieferung erfolgt mit 6 Senkkopfschrauben für Sägenbefestigung / „über Mitte Schnitt“. Ebenfalls erlaubt es diese Aufnahme ein Sägeblatt mit Bohrung Ø30mm durch einen separaten Flansch (Zubehör) mit Spannschraube M12 Zentral zu spannen. Es gibt zusätzlich die Möglichkeit einen EASYFIX Schnellspann-Flansch zu bestellen!

435,00 €*

517,65 € Bruttopreis

HSK 63F EASY FIX Sägeblattaufnahme Ø106mm A=50mm für Homag Drive 5c/+

EASY FIX Sägeblattaufnahme Homag Drive 5c/+ HSK63F Flanschdurchmesser D=106mm, d=30/20mm x 1,8mm, A=50mm, 8 Nebenlöcher (Gewindebohrung M5) auf Teilkreis Ø90mm. Sägeblätter können durch die Gewinde (mit Senkkopfschrauben) bündig befestigt werden. Wuchtgüte G6,3 , Auslieferung erfolgt mit 6 Senkkopfschrauben für Sägenbefestigung / „über Mitte Schnitt“. Ebenfalls erlaubt es diese Aufnahme ein Sägeblatt mit Bohrung Ø30mm durch einen separaten Flansch (Zubehör) mit Spannschraube M12 Zentral zu spannen. Es gibt zusätzlich die Möglichkeit einen EASYFIX Schnellspann-Flansch zu bestellen!

437,00 €*

520,03 € Bruttopreis

HSK 63F EASY FIX Sägeblattaufnahme Ø70mm A=110mm

EASY FIX Sägeblattaufnahme HSK63F Flanschdurchmesser D=70mm, d=30/20mm x 1,8mm, A=110mm, 6 Nebenlöcher (Gewindebohrung M5) auf Teilkreis Ø60mm. Wuchtgüte G6,3 , Max Drehzahl 6000 U/min. Auslieferung erfolgt mit 6 Senkkopfschrauben für Sägenbefestigung / „über Mitte Schnitt“. Sägeblätter können durch die Gewinde (mit Senkkopfschrauben) bündig befestigt werden. Ebenfalls erlaubt es diese Aufnahme ein Sägeblatt mit Bohrung Ø30mm durch einen separaten Flansch (Zubehör) mit Spannschraube M12 Zentral zu spannen. Es gibt zusätzlich die Möglichkeit einen EASYFIX Schnellspann-Flansch zu bestellen! Max. möglicher Sägeblattdurchmesser 300mm!

385,00 €*

458,15 € Bruttopreis

HSK 63F EASY FIX Sägeblattaufnahme Ø70mm A=45mm

EASY FIX Sägeblattaufnahme HSK63F Flanschdurchmesser D=70mm, d=30/20mm x 1,8mm, A=45mm, 6 Nebenlöcher (Gewindebohrung M5) auf Teilkreis Ø60mm. Sägeblätter können durch die Gewinde (mit Senkkopfschrauben) bündig befestigt werden. Wuchtgüte G6,3 , Auslieferung erfolgt mit 6 Senkkopfschrauben für Sägenbefestigung / „über Mitte Schnitt“. Ebenfalls erlaubt es diese Aufnahme ein Sägeblatt mit Bohrung Ø30mm durch einen separaten Flansch (Zubehör) mit Spannschraube M12 Zentral zu spannen. Es gibt zusätzlich die Möglichkeit einen EASYFIX Schnellspann-Flansch zu bestellen! Max. möglicher Sägeblattdurchmesser 300mm!

365,00 €*

434,35 € Bruttopreis

HSK 63F EASY FIX Sägeblattaufnahme Ø70mm A=70mm

EASY FIX Sägeblattaufnahme HSK63F z.B. für Morbidelli M100 Flanschdurchmesser D=70mm, d=30/20mm x 1,8mm, A=70mm, 6 Nebenlöcher (Gewindebohrung M5) auf Teilkreis Ø60mm. Sägeblätter können durch die Gewinde (mit Senkkopfschrauben) bündig befestigt werden. Wuchtgüte G6,3 , Auslieferung erfolgt mit 6 Senkkopfschrauben für Sägenbefestigung / „über Mitte Schnitt“. Ebenfalls erlaubt es diese Aufnahme ein Sägeblatt mit Bohrung Ø30mm durch einen separaten Flansch (Zubehör) mit Spannschraube M12 Zentral zu spannen. Es gibt zusätzlich die Möglichkeit einen EASYFIX Schnellspann-Flansch zu bestellen! Max. möglicher Sägeblattdurchmesser 300mm!

385,00 €*

458,15 € Bruttopreis

HSK 63F EASY FIX Sägeblattaufnahme Ø70mm A=150mm

EASY FIX Sägeblattaufnahme HSK63F Flanschdurchmesser D=70mm, d=30/20mm x 1,8mm, A=150mm, 6 Nebenlöcher (Gewindebohrung M5) auf Teilkreis Ø60mm. Wuchtgüte G6,3 , Max Drehzahl 6000 U/min. Auslieferung erfolgt mit 6 Senkkopfschrauben für Sägenbefestigung / „über Mitte Schnitt“. Sägeblätter können durch die Gewinde (mit Senkkopfschrauben) bündig befestigt werden. Ebenfalls erlaubt es diese Aufnahme ein Sägeblatt mit Bohrung Ø30mm durch einen separaten Flansch (Zubehör) mit Spannschraube M12 Zentral zu spannen. Es gibt zusätzlich die Möglichkeit einen EASYFIX Schnellspann-Flansch zu bestellen! Max. möglicher Sägeblattdurchmesser 300mm! Lieferzeit ca 4 Arbeitswochen.

420,00 €*

499,80 € Bruttopreis

HSK 63F EASY FIX Sägeblattaufnahme Ø70mm A=150mm d=22,23/20 Bund 1,8mm SONDER

435,00 €*

517,65 € Bruttopreis

HSK 63F Kombi-Sägeblattaufnahme SA3 Ø110xØ30mm A=100mm

Sägeblattaufnahme mit Schnittstelle HSK 63 F Aufnahmeflansch mit 8 Senkkopfschrauben. Die neuen Kombi-Sägeblattaufnahmen bieten ein Höchstmaß an Flexibilität im Bereich Sägeblattaufnahmen. Durch die verschiedenen Adapter lassen sich verschiedene Bohrungsdurchmesser vorhandener Sägeblätter mit nur einem Grundhalter aufspannen. Entsprechend dem Bohrungs-Ø wird noch der passende Adapter benötigt. Das Sägeblatt kann sowohl mit als auch ohne Gegenflansch gespannt werden.Zur präzisen Aufnahme von Sägeblättern auf CNC-Bearbeitungszentren.Die Befestigung kann wahlweise direkt auf dem Flansch mittels Senkkopfschrauben erfolgen, oder mit Spanndeckel und Zylinderschrauben. Flansch Ø110mm, DornØ d=30mm. Der Grundadapter Ø30mm kann gegen andere Ø ersetzt werden. Lieferung umfasst Grundhalter mit Adapter Ø30mm. DATNEBLATT FÜR LOCHKREIS WIRD JEDER BESTELLUNG BEIGEFÜGT

411,25 €*

489,39 € Bruttopreis

HSK 63F Kombi-Sägeblattaufnahme SA3 Ø110xØ30mm A=120mm

430,58 €*

512,39 € Bruttopreis

HSK 63F Kombi-Sägeblattaufnahme SA3 Ø110xØ30mm A=160mm

517,67 €*

616,03 € Bruttopreis

HSK 63F Kombi-Sägeblattaufnahme SA3 Ø110xØ30mm A=40mm

386,72 €*

460,20 € Bruttopreis

HSK 63F Kombi-Sägeblattaufnahme SA3 Ø110xØ30mm A=50mm

407,92 €*

485,42 € Bruttopreis

HSK 63F Kombi-Sägeblattaufnahme SA3 Ø110xØ30mm A=65mm

429,13 €*

510,66 € Bruttopreis

HSK 63F Sägeblattaufnahme AIGNER Ø 30x6.0, A=135mm

Aigner HSK 63F Sägeblattaufnahme Ø 30x6.0, A=135mm. Hohlschaftkegel nach DIN 69893 Form F, aus vergütetem Werkzeugstahl blank poliert. Für Bohrungtoleranz H8 oder H7. Artikelnummer Aigner: C277-D135 Bild mit Tabelle wegen Stammblattstärke und durchmesser beachten!

356,00 €*

423,64 € Bruttopreis

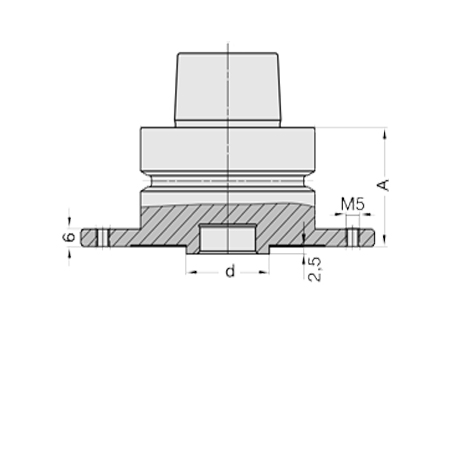

HSK 63F Sägeblattaufnahme SA2 Ø106xØ30mm A=40mm

Sägeblattaufnahme mit Schnittstelle HSK 63 F Aufnahmeflansch mit 8 Senkkopfschrauben. Zur präzisen Aufnahme von Sägeblättern auf CNC-Bearbeitungszentren.Die Befestigung kann wahlweise direkt auf dem Flansch mittels Senkkopfschrauben erfolgen, oder mit Spanndeckel und Zylinderschrauben. Flansch Ø106mm, DornØ d=30mm, Ø 90mm Teilkreis für Schrauben M5

289,66 €*

344,70 € Bruttopreis

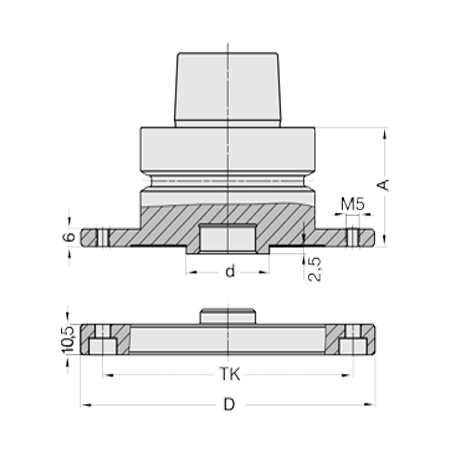

HSK 63F Sägeblattaufnahme SA2 Ø106xØ30mm A=40mm mit Spanndeckel

Sägeblattaufnahme mit Schnittstelle HSK 63 F, mit Spanndeckel und 8 Zylinderschrauben. Aufnahmeflansch und 8 Senkkopfschrauben. Zur präzisen Aufnahme von Sägeblättern auf CNC-Bearbeitungszentren.Die Befestigung kann wahlweise direkt auf dem Flansch mittels Senkkopfschrauben erfolgen, oder mit Spanndeckel und Zylinderschrauben. Flansch Ø106mm, DornØ d=30mm, Ø 90mm Teilkreis für Schrauben M5

525,71 €*

625,59 € Bruttopreis

HSK 63F Sägeblattaufnahme SA2 Ø106xØ30mm A=50mm

296,55 €*

352,89 € Bruttopreis

HSK 63F Sägeblattaufnahme SA2 Ø106xØ30mm A=50mm mit Spanndeckel

533,49 €*

634,85 € Bruttopreis

HSK 63F Sägeblattaufnahme SA4 mit Gegenflansch Ø110xØ30mm A=40mm

Optimiert für Einsatz auf 5-Achs Oberfräsmaschinen, wie z.B. Homag Drive5+ , Sägeblattaufnahme mit Schnittstelle HSK-63- F, mit Spanndeckel und 6 Zylinderschrauben. Zur präzisen Aufnahme von Sägeblättern (bis Ø350mm) auf CNC-Bearbeitungszentren. Die Befestigung kann wahlweise direkt auf dem Flansch mittels Senkkopfschrauben (nicht im Lieferumfang) erfolgen, oder mit Spanndeckel und Zylinderschrauben (werden Mitgeliefert). Flansch Ø110mm, DornØ d=30mm, Ø 90mm Teilkreis für Schrauben M6

350,50 €*

417,09 € Bruttopreis

HSK 63F Sägeblattaufnahme SA4 mit Gegenflansch Ø110xØ30mm A=50mm

Optimiert für Einsatz auf 5-Achs Oberfräsmaschinen, wie z.B. Homag Drive5C+ , Sägeblattaufnahme mit Schnittstelle HSK-63- F, mit Spanndeckel und 8 Zylinderschrauben. Zur präzisen Aufnahme von Sägeblättern (bis Ø350mm) auf CNC-Bearbeitungszentren. Die Befestigung kann wahlweise direkt auf dem Flansch mittels Senkkopfschrauben (nicht im Lieferumfang) erfolgen, oder mit Spanndeckel und Zylinderschrauben (werden Mitgeliefert). Flansch Ø110mm, DornØ d=30mm, Ø 90mm Teilkreis für Schrauben M5. A-Maß=50mm

310,36 €*

369,33 € Bruttopreis

HSK 63F Sägeblattaufnahme SA4 Ø110xØ30mm A=40mm

Optimiert für Einsatz auf 5-Achs Oberfräsmaschinen, wie z.B. Homag Drive5+ , Sägeblattaufnahme mit Schnittstelle HSK-63- F, Zur präzisen Aufnahme von Sägeblättern (bis Ø350mm) auf CNC-Bearbeitungszentren. Die Befestigung erfolgt direkt auf dem Flansch mittels Senkkopfschrauben. (werden Mitgeliefert). Flansch Ø110mm, DornØ d=30mm, Ø 90mm Teilkreis für Schrauben 8x M5 A-Maß=40mm

422,95 €*

503,31 € Bruttopreis

HSK 63F Sägeblattaufnahme SA4 Ø110xØ30mm A=50mm

Optimiert für Einsatz auf 5-Achs Oberfräsmaschinen, wie z.B. Homag Drive 5C+ , Sägeblattaufnahme mit Schnittstelle HSK-63- F, Zur präzisen Aufnahme von Sägeblättern (bis Ø350mm) auf CNC-Bearbeitungszentren. Die Befestigung erfolgt direkt auf dem Flansch mittels Senkkopfschrauben. (werden Mitgeliefert). Flansch Ø110mm, DornØ d=30mm, Ø 90mm Teilkreis für 8 Schrauben M5 A-Maß=50mm

340,20 €*

404,84 € Bruttopreis

Sägeblattaufnahme 2-teilig D=100mm Typ SA1 55mm

Zweiteilige Sägeblattaufnahme, bestehend aus Aufnahmeflansch und Zwischenhülse gehärtet und plangeschliffen, mit 6 Senkkopfschrauben M 6, Teilkreis 80 mm. Passend auf alle Fräsdorne d 30 x 40 mm mit Mitnehmerlöchern Teilkreis 48mm. Zwei Zylinderstifte 6 x 10 als Verdrehsicherung im Fräsdorn werden mitgeliefert. Zur Aufnahme von Sägeblättern bis D= 350 mm mit 60 mm Bohrung bei Verwendung von Standardfräsdornen mit Schaft SK 30, SK 40, HSK 63 F + E, etc. D=100mm B=30mm D1=30mm L3=55mm

217,02 €*

258,25 € Bruttopreis

Sägeblattaufnahme 2-teilig D=100mm Typ SA1 70mm

Zweiteilige Sägeblattaufnahme, bestehend aus Aufnahmeflansch und Zwischenhülse gehärtet und plangeschliffen, mit 6 Senkkopfschrauben M 6, Teilkreis 80 mm. Passend auf alle Fräsdorne d 30 x 55 (mit Zwischenring!) mm mit Mitnehmerlöchern. Zwei Zylinderstifte 6 x 10 als Verdrehsicherung im Fräsdorn werden mitgeliefert. Anwendung: Zur Aufnahme von Sägeblättern bis D= 350 mm mit 60 mm Bohrung bei Verwendung von Standardfräsdornen mit Schaft SK 30, SK 40, HSK 63 F + E, etc. D=100mm B=45mm D1=30mm L3=70mm

222,18 €*

264,39 € Bruttopreis
